 利用MSC ADAMS进行某型断路器结构优化设计
发布者:刘曼君 出处:MSC 日期:2010/7/26 阅读:2165 推荐:0 点评:0


1 前言
    因三相断路器三对触点的接通同步性,直接影响到产品是否会因“拉弧”现象而烧毁,所以其同步性设计尤为重要。产品机构简图如图1所示,当产品按钮受力时,机构靠中相支架和左右两个连接板部件,由中相向左右相传递运动,相关零部件的纵向间隙都会对三相触点接通同步性产生影响,而合理间隙是必须保持的。所以,阐明机构运动传递原理,找出影响触点同步性的主要因素才能使问题简单化。

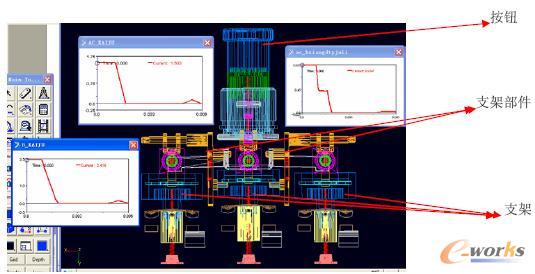

图1 产品机构简图

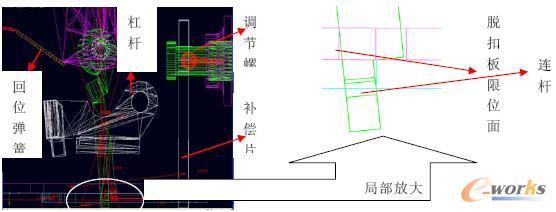

图2 挂扣量调节简图


    挂扣量调节简图如图2所示。由图2可见,机构在锁扣过程中连杆的运动应受到脱口板的限位,调节螺钉向内调到一定程度后,已不能改变挂扣量,求出其有效调节范围也应是断路器设计中的重要环节。
    通过尺寸链计算,理论上可得出大概的结论,但力学因素无法考虑。通过MSC.ADAMS构造产品虚拟样机,解算产品运动过程,得出了更加精确、完善的结论。
2 触点同步性优化设计
2.1 导入CAD模型构造锁扣过程工况
    将初步设计形成的SolidWorks产品三维模型导入MSC ADAMS/View中,进行材料、约束、载荷等设置,并简化与运动无关的零部件,合并没有相对运动的部分,以减小运算量。
    根据结构特点和作用,对弹性元件进行设置。触点弹簧片结构复杂、需考虑其对产品耐振动性能的影响,不强调碰撞作用,所以采用MSC ADAMS/Autoflex进行有限元网格划分,选取对振动贡献率较大的6-47阶模态参与运算,以及物体定义与其它零部件的关系;回位弹簧片变形部分结构简单,产品锁扣状态不影响振动性能且强调其碰撞作用,所以采用Discrete Flexible Link划分为若干段,并分别定义碰撞。采用不同方式定义弹性元件示意图如图3所示。


图3 采用不同方式定义弹性元件示意图


2.2 以锁扣过程阐述触点同步原理
    由锁扣过程动画可知,当中相连杆与中相挂扣板间隙消失后,左右相连杆才会通过连接板部件被中相支架推动,并首先吃掉左右相连杆与对应挂扣板间的间隙,实现挂扣板推动左右相支架运动。如想达到三相触点同时接通,此时,即左右相支架即将开始运动时,所有触点应具有相同高度。但此时测得初步设计模型中左右相与中相相差0.5349mm,造成了较大接通时间差。
2.3 优化设计
    经检查尺寸链,发现调整支架对触点弹簧片的限位尺寸不会带来负面影响,将中相支架弹簧片限位尺寸7.2mm改为7.45mm,左右相支架弹簧片限位尺寸7.5mm改为7.25mm,这样通过调整动触点位置,达到了满意的仿真效果。图4是调整前后动静触点接触时刻的对比图。由图可见调整后各曲线归零时刻同步性有很大提高。(蓝色、红色曲线分别表示中相、左右相动静触点距离)


调整前              调整后
图4 调整前后动静触点接触时刻的对比图
